輔助裝置LR/LB系列液位變送器

2021/05/18 08:13:23

LB系列液位變送器和LR系列液位變送器的不同之處在于：LB系列液位變送器是在LR系列液位變送器基礎上通過在接線盒內加裝一體化變送電路模塊,將電阻信號轉換成二線制，4 20mADC標準信號輸出...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.youxiangbj.cn/

產品簡介：

LR系列液位變送器

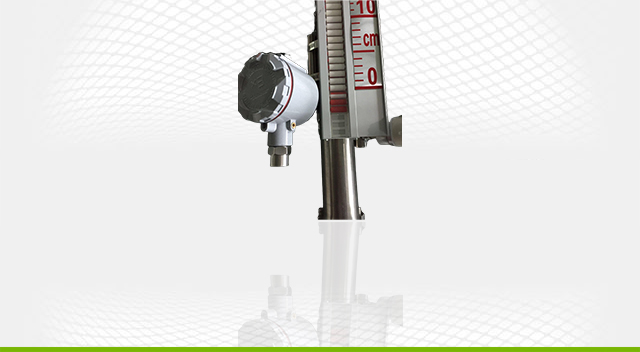

作為側裝式和頂裝式磁性液位計的配套儀表是用抱箍將液位變送器的傳感器部分固定在磁性液位計的主導管外側．使其處于液位計同一磁耦系統中，利用傳感器中的干簧管受液位計中磁性浮球的磁性吸合的特性,將液面位置的變化轉換成電阻信號輸出.該信號可直接與本公司生產的數顯表配套,實現對液位的遠距離檢測，報警和控制。

LB系列液位變送器

LB系列液位變送器和LR系列液位變送器的不同之處在于：LB系列液位變送器是在LR系列液位變送器基礎上通過在接線盒內加裝一體化變送電路模塊,將電阻信號轉換成二線制，4 20mADC標準信號輸出,該信號可方便地與電動Ⅲ型儀表或DCS配套使用，實現遠距離檢測、報警和控制.亦可與本公司生產的數顯表配套使用。

由于一體化變送模塊,采用固體封裝．集成度高，并具備電源反向保護，功耗低．防震動等特點。

技術參數：

※精度：±1.5%(H≥1000mm)，士2.5%(H<1000mm)
※測量范圍：300 15000mm
※輸出信號：LR：電阻量變化，LB：二線制4u20mADC
※工作溫度：-10o+80℃
※傳輸距離：1000m
※防爆標志：
※隔爆型：Exd lI BT46
※本安型：Exia l CT4c 6

結構原理：

當磁性液位計主導內的磁性浮子上、下移動時，經磁耦合作用，使傳感器內的干簧管依次動作，而獲得變化的電阻信號，實現了電阻信號輸出或再通過模塊轉換為4~20mADC電流輸出。LR/LB系列液位變送器的傳感器部分，因采用了日本艾禮富(ALEPH)干簧開關管．從而解決了同類型產品長期使用后出現的磁化而不能正常工作.準確檢測液位的問題。

調試：

UHZ-158C(D)側裝式(頂裝式)磁性液位計和LR/LB型捆綁式遠傳變送器出公司時經調校檢定合格后用抱箍固定在一起,用戶安裝前可進行整體調試。

(移動磁性浮子、指示器指示的位置應與變送器輸出相對應)也可將變送器拆下步來進行單獨調試.具體方法是用磁鋼置于變送器傳感器的零位標記處.此時輸出應為4mA，把磁鋼移置傳感器滿度標記處此時輸出為20mA，須注意的是液位計的下引液管中心線必須對準指示器刻度標尺的零位和變送器傳感器零位標記處。

訂購須知：
隨主體UHZ-158C側裝式磁性液位計或UHZ-158D頂裝式磁性液位計一起選型訂貨。

接線盒有普通型、隔爆型、本安型三種形式任選。
